西班牙ELA-07AGRO農用自旋式旋翼機的應用

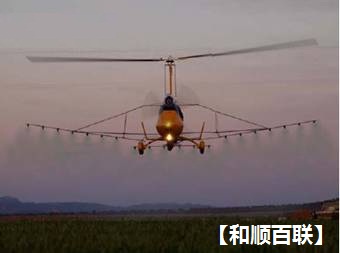

ELA 07AGRO農用旋翼機
一、標準設備：
空速表
垂直速度表
高度表
羅盤
旋翼轉速表
發動機轉速表
發動機缸頭溫度表
滑油溫度表
滑油壓力表
燃油壓力
燃油量表
小時記錄表
12V電源插座
噴灑系統壓力表
噴灑系統壓力控制活門
GPS EZ Guide 250
二、技術數據1
旋翼直徑 8.5M
長度 5.10M
高度 2.75M
寬度 1.9M
吊架寬度 8.25M
******起飛重量 550KG
空機重量 310KG
有效載荷 240KG
油箱容積 72liter
藥箱容積 130liter
三、技術數據2 （標準條件）
噴灑時速度 70英里/小時
上限速度VNE（吊架展開）85英里/小時
巡航速度（吊架折疊） 80英里/小時
爬升率（550KG） 600英尺/分
起飛距離 100米
著陸距離 0-15米
噴灑流量 16升/分鐘
噴灑作業油耗 18-20升/小時
航程 400公里
巡航時間 3.5小時
四、ELA 07F旋翼機特點
工作壓力 1.5bar
噴灑流量 16升/分鐘
電子噴灑系統可以在發動機不工作時進行地面測試
作業區端頭“外科手術式”無痕切斷噴灑
旋翼機不會產生干擾渦流
電動泵正常壓力達60psi（4bar）
客艙壓力控制活門
寬幅10米
效率3公頃/分（45畝/分）
五、使用成本（1歐元=8.6元人民幣）
飛機折舊（2000H） 27.5歐元/小時（236.5元/小時）
發動機維護 6歐元/小時(51.6元/小時)
飛機維護 2.5歐元/小時(21.5元/小時)
燃料費（1.1歐/升） 21歐元/小時(180. 6元/小時)
飛行總費用 57歐元/小時(490.2元/小時)
噴灑 0.6歐元/公頃(5.16元/公頃)
隨著農業高新技術的推廣應用，農作物生長過程中增加了大量全新技術措施，比如作物病蟲害防治、葉面噴施微量元素、葉面施肥等。目前我國農業藥物噴灑主要依靠人肩背噴霧器和機動車輛噴灑藥物等簡單方式。以上作業方式的弊端就在于人工勞動強度大、效率低；機械作業存在壓倒、損傷作物現象。解決這些問題的******途徑就是實施航空作業與機械作業、人工作業有機結合，真正意義上實現現代化農業生產。航空作業可以極大地提高勞動生產力，實現生產規模化、現代化，為加快現代化農業發展進程注入強勁動力。
目前我國可用耕地面積將近20億畝，適合航空作業的占5%，約1億畝。而我國現有農用作業飛機200余架，航空作業面積不足2000萬畝。我國農業主要航空器為Y-5、Y-5B、N-5A、N-5B、海燕、海鷗等飛機。由于這些均不是專為航空噴灑作業設計，所以都需經專業改裝后才可投入噴灑作業。這些農業飛機單價一般在200萬—800萬，同時必須配備專業的停機坪及跑道，作業成本極高。例如，黑龍江農墾引進的波蘭M18農用飛機，年作業面積達1100萬畝，但價位較高，難為農民用戶所接受。
然而，一架農用自旋式旋翼機的噴灑作業系統效率相當于200余人的人工噴灑作業或10輛以上機動車輛噴灑裝置。配套的高精度GPS控制航空噴灑作業裝置，顯著提高霧化效果及噴灑精度，防治效果提高15%-35%，節約藥物成本70%，農作物產量提高10%以上。但是相比之下，農用自旋式旋翼機的使用成本僅相當于一輛汽車噴灑裝置的成本，其購買成本也遠低于現在所使用的農用飛機。
選擇自旋式旋翼機作為農用旋翼機是因其自身所展現的優勢：
·安全可靠：安全性高于任何飛機。飛行中，旋翼在風帶動下自旋產生升力。因此，動力失效時，可自旋操控落地。成為國際公認***安全的飛行器；
·成本較低：售價為同量級直升機的1/5—1/10。運行成本低，使用普通無鉛汽油，油耗相當于一輛中******轎車；
·結構簡單：旋翼無需動力，故無共振、疲勞隱患。操作簡單，容易掌握。維護簡便，短期培訓即可上手。
·飛行跑道要求低：僅需200米左右的平地、草地、公路或稍加修整的農田、旱地即可完成起降。大大縮短起飛點到作業點的距離，免去大額的機場建設費用。
·高精度作業設備：農用自旋式旋翼機配有精準作業所使用的高精度GPS、霧化噴頭等設備。代替現有人力舉旗定位的航空噴灑對人帶來的傷害及較大誤差值。
·靈活機動：可原地360°轉彎和短時懸停，低空性能卓越，速度范圍50km—160km。
·抗風性強：風速10m/s時仍可正常飛行；
·再次出動準備時間短：加油、加液、機務檢查等僅需10分鐘左右；
·運輸方便：一輛輕型卡車即可進行長途運輸。
下表為農用自旋式旋翼機與其他噴灑方式對比參數：
|
|
人力 植保機械 |
地面
植保機械 |
航空植保機械
（農運 5 ） |
農林植保旋翼機 |
|
單次帶藥量 |
15 公斤 |
150 公斤 |
500 公斤 |
130公斤 |
|
油耗 |
5 升 / 小時 |
50 升 / 小時 |
200 升 / 小時 |
20 升 / 小時 |
|
單次噴灑畝數 |
2—3 畝 |
150—180 畝 |
800 畝 |
200-450 畝 |
|
噴灑帶寬 |
2--3 米 |
8 米 |
50 米 |
15 米 |
|
噴灑效果 |
不均勻，漏噴，重噴嚴重 |
較均勻 |
均勻， 藥?kù)F流失 |
均勻， 藥?kù)F著落快 |
|
每日作業量 |
20 畝左右 |
1000 畝左右 |
8000--10000 畝 |
3000--5000 畝 |
|
作業高度 |
緊挨農作物 |
緊挨農作物 |
50 米 |
2--3 米 |
|
轉彎半徑 |
不計 |
5--10 米 |
2200--3000 米 |
200米左右 |
|
作業范圍 |
任何農田 |
任何有路 的地方 |
以機場為中心半徑 5000 米 |
任何有田間路的地方 |
|
作業條件 |
旱地 |
旱地 |
專用跑道 |
10 米寬200 米長的較平地面（土地 草坪 田間路均可） |
|
人員培訓時間 |
1 小時內 |
20 小時 |
2--3 年 |
30 小時 |
|
安全性能 |
易發生 中毒事件 |
相對安全 |
一旦發生事故機毀人亡 |
******范圍內無因機械故障死亡記錄 |
公司坐落于航空城西安閻良。我公司依靠閻良強大的航空科技實力，組建了一支包含試飛院、一飛院、西飛等相關技術人員的自旋式旋翼機研發應用隊伍。在多年的自旋式旋翼機研究中，公司多次派人員到德國、西班牙、美國、澳大利亞這些自旋式旋翼機發展較快的國家學習考察，并建立穩固的合作關系。公司配有國內資深的自旋式旋翼機飛行教練及外籍飛行教官，以滿足不同人群的飛行培訓需求；專業的機務培訓師進行機務培訓，讓購機客戶隨時可以簡單排故；同時完善的零部件存儲供應鏈條，為購機客戶提供強大的售后保障。公司依然成為我國自旋式旋翼機應用研發的領頭企業。日前，公司與西班牙ELA公司聯合推出農用自旋式旋翼機已進入實用階段，開啟了我國******架農用自旋式旋翼機的引入與應用。
|
